מדריך מעשי ליחסי מילוי מדיה של MBBR: הגדרות, מגבלת הנזילות מאחורי התקרה של 67%, טווחים מומלצים למפעלים עירוניים ותעשייתיים, וטיפים להתאמה המכסים את סוג המיכל, אוורור ואיכות המים האזורית.
מָבוֹא
יחס המילוי (נכתב גם כקצב מילוי או אחוז מילוי) הוא אחד הפרמטרים הנשאלים ביותר בעיצוב MBBR:
הגדר אותו נמוך מדי ויכולת הטיפול עלולה להיכשל; הגדר אותו גבוה מדי והנוזליזציה יכולה להיפגע.
בפרקטיקה ההנדסית, יחס המילוי של מדיה MBBR נשלט בדרך כלל בתוך25%–67%(בהתאם לסוג המדיה ותצורת המיכל), עם טווחים מומלצים שונים באופן ניכר עבור יישומים עירוניים ותעשייתיים.
מהו יחס המילוי ומדוע מתייחסים לרוב ל-67% כאל תקרה
יחס המילוי הוא אחוז הנפח האפקטיבי של הכור שנכבש על ידי הנפח המשוקע של המדיה. זה קובע הן את הכמות הכוללת של מדיה זמינה לצמיחת ביופילם והן האם המדיה יכולה ליפול בחופשיות תחת כוחות הידראוליים ואוורור.
בפרויקטים אמיתיים, יחס המילוי נמדד על בסיס הנפח המיושב של המדיה: דוגמת מדיה מועמסת לתוך גליל מדורג או מיכל מכויל, מקישים בעדינות עד שהנפח מתייצב ולאחר מכן מושווה לנפח המיכל. שינוי ממדים בין אצווה יכול להשפיע על המדידה, ולכן יש לחשב את התכנון, הרכש והמינון על פי אותו מפרט אצווה בכל מקום אפשרי.

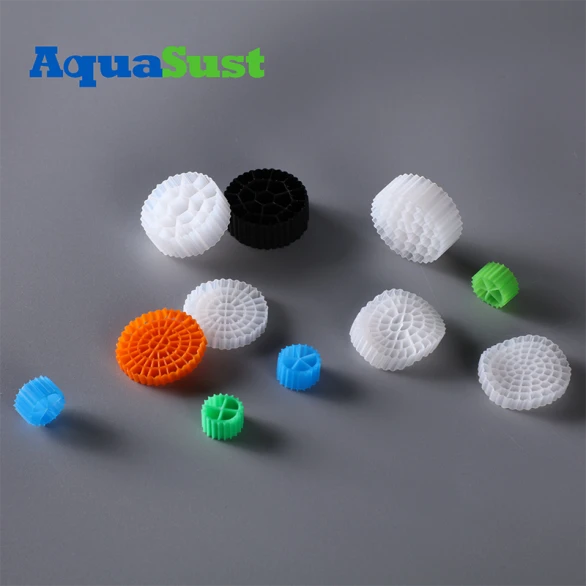

Fluidization דורש מספיק מקום פנוי. עבור מדיה גלילית מסוג K- (K1/K3/K5), הניסיון ההנדסי מראה שברגע שיחס המילוי עולה על כ-67%, שכבת המדיה מתקרבת לאריזה צפופה: בועות מים ואוויר מתקשות לחדור, ואזורים עומדים נוטים להיווצר ליד תחתית המיכל. מסיבה זו,67% זוכה להתייחסות נרחבת כתקרת ההנדסה המעשית עבור מדיה תלויה (ערך אופייני). התקרה משתנה במקצת עם מבנה המדיה; חומר ספוג נקבובי-מתעוות בקלות רבה יותר ויכול להתקרב ליחסים גבוהים יותר בתרחישים מסוימים, אך יש לאמת זאת בקפידה.
השפעות של יחס מילוי נמוך מדי או גבוה מדי
2.1 יחס מילוי נמוך מדי
שטח הפנים היעיל של ביופילם במיכל אינו מספיק, קצב הטעינה הנפחי יורד, ומחווני קולחים מתקשים לעמוד בהם;
בריכוזי מדיה נמוכים, ההנזלה נעשית נמרצת מדי, הביופילם נגזל בקלות רבה יותר ותקופת היווצרות הביופילם מתארכת;
ההשקעה בנפח המיכל אינה מנוצלת במלואה - פרויקטים של שיפוץ מחדש מוציאים כסף מבלי להגדיל את הקיבולת בפועל;
ייתכן שפרויקטים חדשים-יאלצו להגדיל את המכלים כדי לפצות על קיבולת הטיפול, מה שיעלה עלויות-בנייה אזרחית וטביעת רגל.
2.2 יחס מילוי גבוה מדי
נוזל נוזל המדיה מוגבל, אזורים מתים צפופים מתפתחים בתוך המיכל, העברת המסה מתדרדרת ומופיע מחסור מקומי בחמצן;
צריכת אנרגיית האוורור עולה: יש צורך יותר באוויר כדי לשמור על נזילות, מה שמגדיל את עלות הטיפול ביחידה;
ההתנגשות והשחיקה בין חומרי ההדפסה מתגברים, מה שמציב עומס גבוה יותר על מסכי השמירה, בעוד חיי השירות מתקצרים ולחץ התחזוקה גדל.
טעות נפוצה בפרויקטים אמיתיים היא ש"יחס מילוי גבוה יותר פירושו תמיד יכולת טיפול גבוהה יותר". כאשר היחס מתקרב לתקרת ההנזלה, הוספת חומרים נוספים אינה משפרת את שיעורי ההסרה ולמעשה עלולה להחמיר את איכות הקולחים.
2.3 כיצד לשפוט באתר האם יחס המילוי מתאים
במהלך הפעולה, שלוש בדיקות מהירות עוזרות: ראשית, בדוק ויזואלית את מצב ההנזלה - המדיה צריכה להתגלגל באופן אחיד על פני המיכל ללא אזורים צפופים ברורים; שנית, עקוב אחר חלוקת החמצן המומס - סטיות DO גדולות על פני המיכל מצביעות על ערבוב לקוי, מה שעלול להצביע על מיכל מלא מדי; שלישית, עקוב אחר אינדיקטורים של שפכים ועובי הביופילם - אם הביופילם דק מתמשך או נשמט לעתים קרובות, ייתכן שיחס המילוי או קצב האוורור ידרשו כוונון. אלו הן בדיקות ניסיון-תפעול; השיפוט הסופי נשען תמיד על נתוני בדיקת איכות המים-.
יחסי מילוי מומלצים עבור תרחישים עירוניים ותעשייתיים
הטווח המומלץ לכל תרחיש תלוי בריכוז השפע, תקן קולחי היעד, סוג המיכל ושיטת האוורור. הטווחים שלהלן הם ערכים הנדסיים טיפוסיים; יש לאשר כל פרויקט ספציפי על ידי חישוב עיצובי.
|
תַרחִישׁ |
יחס מילוי אופייני |
הערות |
|
שפכים עירוניים (חדש-MBBR) |
30%–45% |
חוזק רגיל-משפיע; מאזן את הסרת החנקן והנזילות |
|
שיפוץ בוצה פעיל-עירוני (היברידית) |
25%–40% |
התקשורת מתקיימת במקביל עם רפש; יש לשמור על שטח ערבוב |
|
שפכים תעשייתיים (COD גבוה: מזון/משקאות/עיסת נייר) |
40%–60% |
עומס גבוה; נדרש העברת מסה מחוזקת ואוורור |
|
שפכים תעשייתיים (אמוניה גבוהה: כימיקל/שטיף) |
50%–67% |
מכוון לטעינת-שטח פני השטח; נזילות חייבת להיות מאומתת בקפדנות |
|
תהליך משולב MBBR + MBR |
30%–50% |
ערך אופייני לשלב MBBR במעלה הזרם |
שימו לב שהטווחים המומלצים הם רק נקודת התחלה. יש לבדוק את הערך הסופי מול קצב הטעינה הנפחי המתוכנן (עירוני טיפוסי 0.3-0.8 ק"ג COD/(m³·d)) ותקן הקולחים היעד: לעומס גבוה ותקנים מחמירים, קח את הקצה העליון של הטווח; עבור עומס נמוך וחיסכון באנרגיה-עדיפויות, קח את הקצה התחתון.
התאמות לפי סוג מיכל, אוורור ואיכות מים אזורית
סוג מיכל:
- תקע-מיכלי זרימה מפתחים שיפועי ריכוז גדולים לאורך נתיב הזרימה, כך שיחסי המילוי שלהם נמוכים לרוב מאלו של מכלים מעורבים לחלוטין;
- מיכלים מרובי-ערוצים יכולים להחיל יחסי מילוי שונים בערוצים שונים.
- בדיקת טעינה: לאחר בחירת יחס מילוי, ודא גם טעינה נפחית וגם טעינת שטח- פני השטח כדי לאשר שנפח המיכל ושטח פני המדיה עומדים כל אחד ביעדי העיצוב - הימנעו מעמידה במדד אחד תוך חריגה מהאחר.
שיטת אוורור:
- פרויקטים אירופאים משתמשים בדרך כלל באיוורור מפוחים עם מפזרי בועות עדינים-, שיכולים לתמוך ביחסי מילוי גבוהים יותר (40%–55%);
- מאווררי פני השטח או אוורור סילון מספקים עוצמת ערבוב מוגבלת, ולכן הקצה התחתון של הטווח מומלץ.
איכות מים אזורית:
- בדרום מזרח אסיה, חומר עכירות חם-גבוה יכול בקלות לצפות את המדיה במוצקים מרחפים; 25%-40% מוצעים יחד עם טיפול מוקדם מחוזק.
- באזורים צפוניים קרים, הפעילות הביולוגית יורדת, ולכן לרוב משתמשים ביחסי מילוי גבוהים יותר כדי לפצות על שטח הפנים, בשילוב עם עיצוב מתוקן בטמפרטורה.-
- באיחוד האירופי, שבו ריכוזי ההשפעה נמוכים, ניתן להפחית במידה מתונה את יחס המילוי כדי לחסוך באנרגיה בתנאי שעדיין עומדים בתקני הקולחים.
ציות ואספקה:
- עבור מדיה מיוצאת, יש לספק תיעוד הקשור ל-CE/REACH (EU) או EPA- עבור שוק היעד;
- עבור פרויקטים בסין חלים תקני GB וקודי עיצוב ישימים, ויחס המילוי נקבע סופית באמצעות אימות עיצוב.
פרויקטים של שיפוץ מחדש צריכים גם להעריך את קיבולת העודף של מערכת האוורור הקיימת כדי למנוע איוורור לא מספיק לאחר הגדלת יחס המילוי.
שאלות נפוצות (שאלות נפוצות)
שאלה 1: האם יחס מילוי גבוה יותר אומר תמיד יכולת טיפול גבוהה יותר?
ת: לא בהכרח. בטווח שבו ההנזלה נשארת תקינה (למשל, 25%-50%), הגדלת יחס המילוי מוסיפה שטח פנים יעיל של ביופילם והקיבולת עולה בהתאם; אך קרוב ל-60%-67% ההנזלה הופכת מוגבלת, השטחים המתים גדלים, גידול הקיבולת מואט או מתהפך, וצריכת אנרגיית האוורור עולה באופן ניכר.
שאלה 2: מדוע כל כך הרבה עיצובים מגבילים את יחס המילוי ל-67%?
ת: זהו כלל אצבע הנדסי (ערך טיפוסי) הנגזר ממנגנון ההזרקה של מדיה גלילית תלויה. מעל יחס זה, תעלות המים והאוויר בין המדיה נדחסים, מה שמקשה על שמירה על נזילות אחידה. אם פרויקט באמת זקוק לצפיפות מדיה גבוהה יותר, יש להעריך מחדש את תצורת המיכל או שילוב התהליך - במקום פשוט להוסיף עוד מדיה.
ש 3: כיצד אמור פרויקט שיפוץ לקבוע את יחס המילוי שלו?
ת: פרויקטים של תיקון מחדש מוגבלים הן על ידי נפח המיכל הקיים והן על ידי קיבולת מערכת האוורור. תחילה ודא אם אספקת האוורור הנוכחית יכולה לקיים נזילות והעברת חמצן ביחס מילוי היעד, ולאחר מכן הרץ חישובי ניסוי בטווח המומלץ; במידת הצורך, אמת את שיעורי ההדבקה וההסרה של ביופילם במבחן פיילוט לפני הגדלה לערך ההנדסי.
מַסְקָנָה
אין יחס מילוי אחד-מתאים-לכל אחד. ערך צליל שווה לדרישות טעינת תרחיש בתוספת אילוצי קיבולת מיכל/איוורור בתוספת תיקוני איכות- מים אזוריים. פרויקטים עירוניים פועלים בדרך כלל ב-25%–50%, בעוד שתרחישים תעשייתיים-גבוהים עשויים להגיע ל-60%–67% - הקריטריון המרכזי הוא האם המדיה יכולה לשמור על נזילות רגילה.
