במערכות לטיפול בשפכים, הפריסה של מפזרי צינור משפיעה ישירות על יעילות העברת החמצן, בקרת צריכת האנרגיה וביצועי הטיפול. סידור המפזרים חייב להיות מתוכנן בשילוב עם מבנה המיכל, תהליך הטיפול ומאפייני איכות המים כדי להבטיח פיזור בועות אחיד ולהימנע מתנאי אוורור אנאירוביים מקומיים או- יתר. פריסות מפזר צינורות נפוצות כוללות תצורות מעגליות, ענפיות, רשתות, מערבולות ותצורות מתחלפות, כל אחת מתאימה לתנאי הפעלה שונים.
פריסה מעגלית
סידור זה מתאים לכורים מעגליים או טבעתיים, כגון תהליכי תעלות חמצון. מפזרי צינור מותקנים באופן קונצנטרי או ספירלי לאורך דופן המיכל, ומשפרים את זרימת המים דרך מסלולי עליית בועות אחידים. פרמטרי תכנון מרכזיים כוללים קוטר צינור (בדרך כלל DN50-DN150) ומרווח טבעת (0.8-1.5 מ'), כאשר כיסוי הבועות נדרש לעלות על 70% משטח רצפת המיכל. יש למזער אובדן לחץ בכפיפות באמצעות מרפקים בזווית של 45 מעלות.

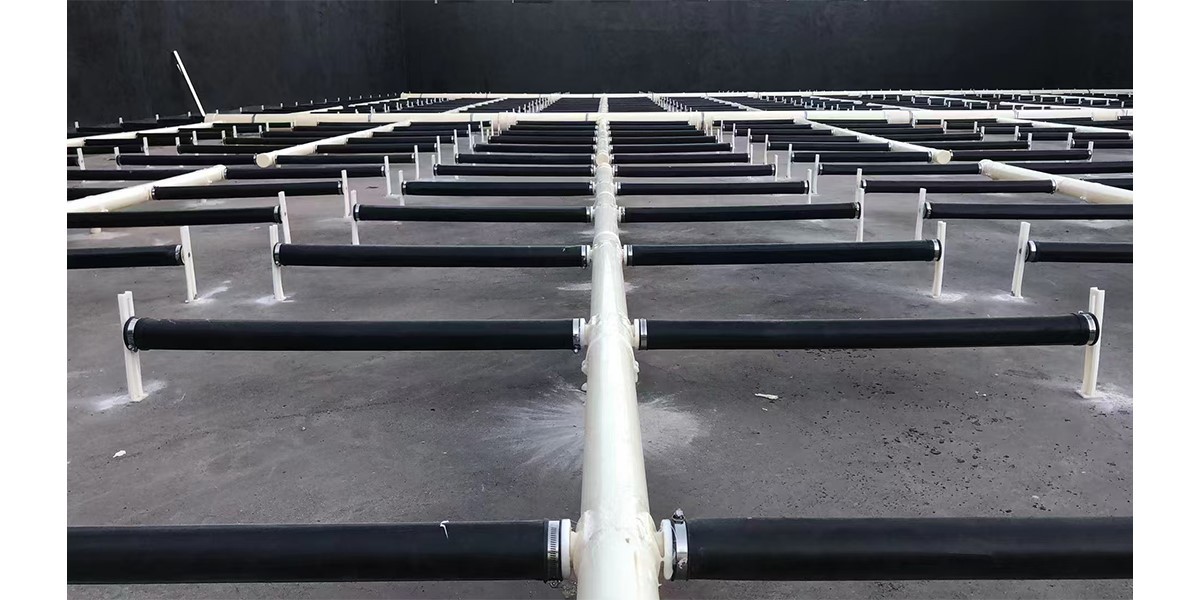

פריסת סניף
בשימוש נפוץ במיכלי אוורור מלבניים, עיצוב זה כולל צינור ראשי לאורך המיכל עם ענפים רוחביים המשתרעים בתבנית עצם דג. מרווח הענפים נקבע לפי אזור השירות של המפזר (למשל, 0.6-0.8 מ' עבור מפזרים מיקרו-נקבים). יש להתקין שסתום ניקוז בקצה הצינור הראשי כדי למנוע הצטברות בוצה. ניתן לכוונן את חלוקת האוויר באמצעות שסתומי בקרת אזורים כדי להתאים לתנודות המשפיעות.

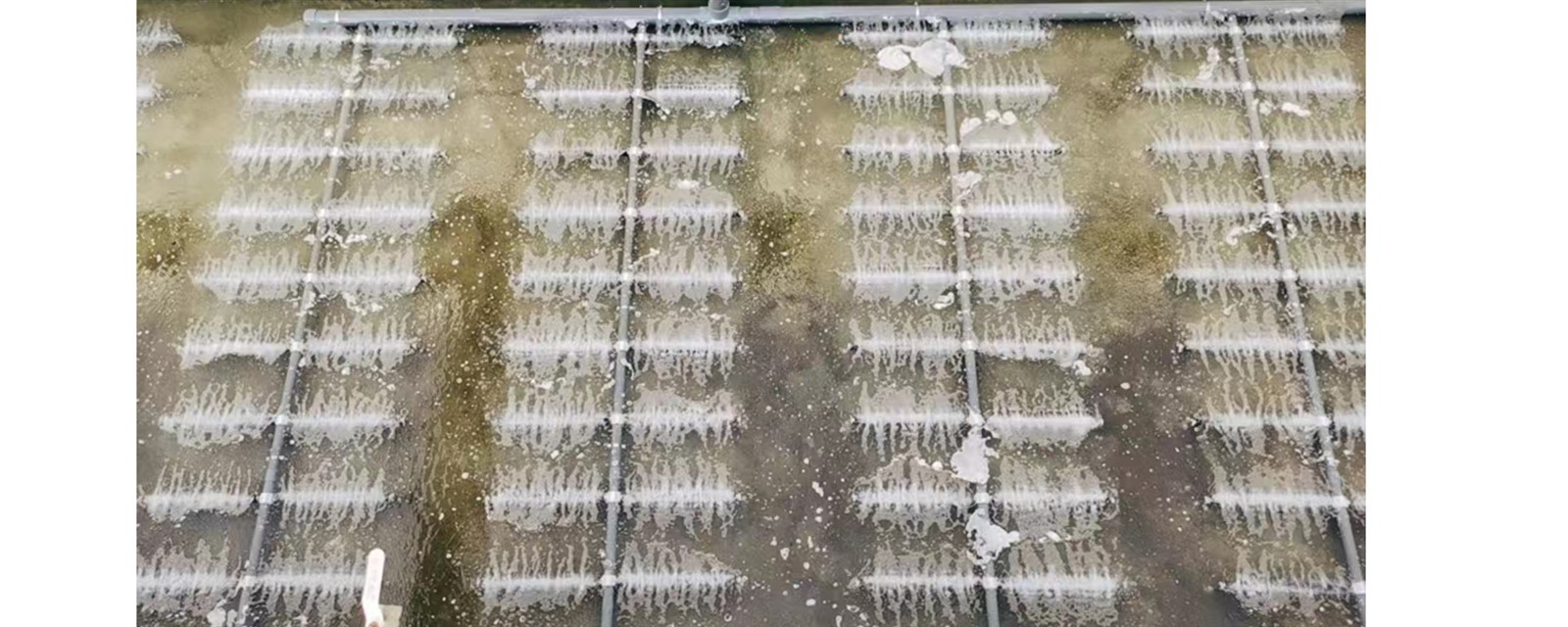

פריסת רשת
Typically applied in plug-flow aeration tanks, tube diffusers are arranged in a matrix to form a grid. Supports are required at pipeline nodes to prevent displacement by hydraulic forces. Grid spacing usually ranges from 0.5–1.2 m, adjusted based on MLSS levels (e.g., spacing ≤0.5 m for MLSS >3000 מ"ג/ליטר). לרצפת המיכל צריך להיות שיפוע של 1%-2% כדי להקל על תנועת הבוצה לכיוון יציאות הפריקה.
פריסת מערבולת
מפזרים מותקנים בצורה משיקית כדי ליצור זרימה סיבובית באמצעות בועות עולות, המיועדות למיכלי איוורור-עמוקים של פיר עם יחסי גובה- עד-קוטר גבוהים. זוויות התקנה אופטימליות הן 30 מעלות -45 מעלות, ומומלצים מפזרי מערבולת נגד-סתימות. שיטה זו משיגה יחס אוויר-ל-מים של עד 15:1, מתאים לשפכים אורגניים בעלי חוזק- גבוה אך דורש מפוחים בלחץ גבוה{{13}.
פריסה מתחלפת
בשימוש בתהליכים לסירוגין כמו תעלות חמצון מתחלפות, מערכת זו מחליפה אזורי אוורור באמצעות שסתומים חשמליים. שתי רשתות צינורות עצמאיות פועלות במחזוריות (למשל, אוורור של שעתיים/שקיעה של שעה), כאשר שסתומים עומדים בתקני איטום IP68. החיסכון באנרגיה עולה על 30%, אך יש צורך במערכות בקרה כפולות לצורך אמינות.
בחירת חומרים והתקנה
חומרי מפזר צינור חייבים לעמוד בפני קורוזיה ולהבטיח עמידות: צינורות גומי EPDM עבור pH 6-9; צינורות גומי סיליקון עבור pH 2-12. יש לאבטח את הצינורות באמצעות מהדקי נירוסטה 316L (מרווח קטן מ- או שווה ל-1.5 מ', מופחת ל-0.8 מ' בעיקולים). בדיקת לחץ לאחר-התקנה בלחץ עבודה של 1.5× למשך 30 דקות אמורה להראות פחות או שווה ל-5% ירידה בלחץ.
תפעול ותחזוקה
Regularly monitor aeration uniformity using dissolved oxygen (DO) probe arrays; investigate clogging if DO deviations exceed ±0.5 mg/L. Chemical cleaning frequency depends on water hardness: quarterly acid washing (5% citric acid for 2 hours) for calcium carbonate >200 מ"ג/ליטר. ניקוי פיזי יכול להשתמש בסילוני מים בלחץ גבוה- (מעל או שווה ל-10 MPa) לשטיפה לאחור של ממברנות מפזר.
